4WD（ハルデックス）が通信しない時の確認｜ゴルフRで「4WD ECU 通信なし」とヒューズ切れを確認した事例｜大津市の輸入車整備 Four A
その他
メーカー名フォルクスワーゲン
車種フォルクスワーゲン ゴルフR
年式2015年式
先に結論
ゴルフR（2015年式）で、診断機に「4WD ECU 通信なし」（U011400）と表示された事例です。4WDのコントロールユニットが診断機から見えない場合は、ユニット本体のほか、ヒューズ・電源・アース・通信線なども確認します。この車では、旧ユニットの故障と、SC21（15A）のヒューズ切れが確認されました。ヒューズの交換と新品ユニットの取り付けを行い、4WDの作動を確認しました。原因はひとつに決めつけず、順番に確認して判断します。
ハルデックス（4WD）とは
ゴルフRなどフォルクスワーゲンの4WD（4MOTION）には、後輪へ駆動力を配分する「ハルデックス式」の装置が使われています。配分の量は、専用のコントロールユニット（4WD ECU）が電子制御で調整しています。そのため、このコントロールユニットに電気が届かない、または通信ができない状態になると、診断機から見えなくなることがあります。
診断機で分かったこと
診断機で、ゲートウェイ（診断機の窓口にあたるユニット）を見ると、4WDのコントロールユニットと「通信なし」のコードが記録されていました。ディーラー用診断機（ODIS）でも、同じコード（U011400）が現在も発生している状態で表示されました。

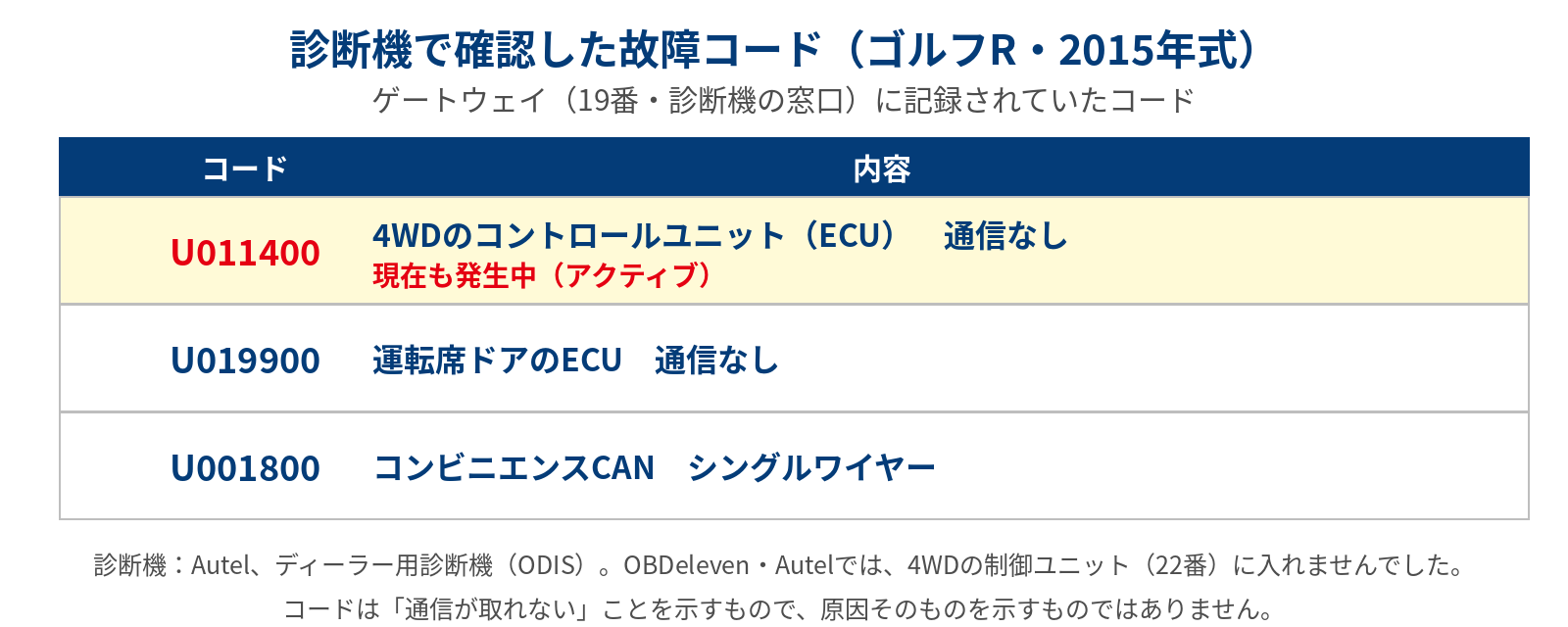

診断機で確認した故障コード。「通信なし」は、通信が取れないことを示すもので、原因そのものを示すものではありません。
ほかに、運転席ドアのECUとの通信と、コンビニエンスCAN（車内の通信線）に関するコードも記録されていました。4WDとの関係は、この記事では断定していません。
注意
「通信なし」のコードは、ユニットが応答していない状態を示します。ユニットの故障だけでなく、電源・アース・通信線の不具合でも出ることがあります。コードだけで部品を決めて交換すると、直らない場合があります。
4WDのユニットが診断機から見えるために必要なもの
4WDのコントロールユニットが動いて通信できるには、主に次の4つが必要です。どれかが欠けても「通信なし」になることがあります。

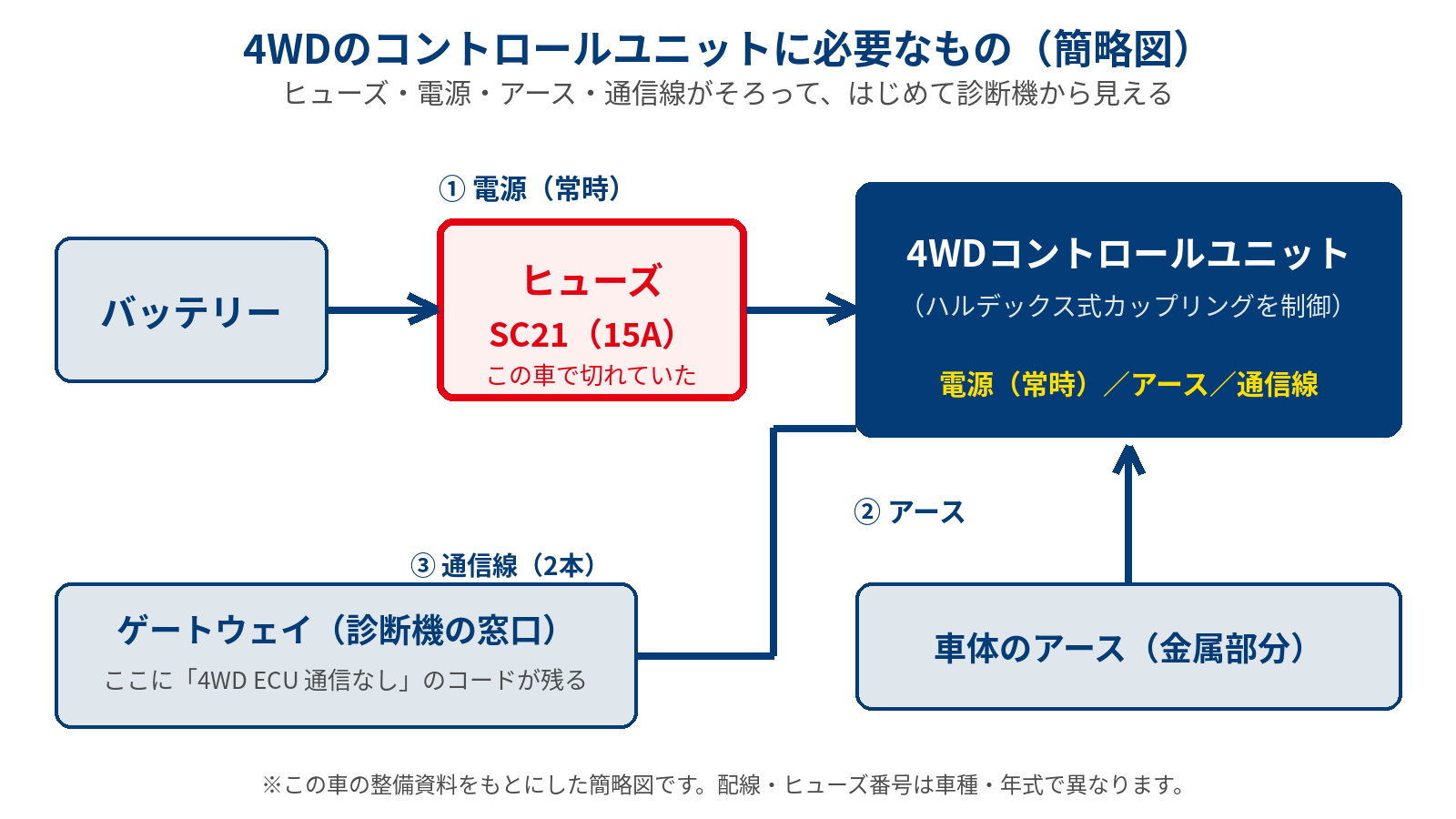

この車の整備資料をもとにした簡略図です。ヒューズの番号や配線は、車種・年式で異なります。
- ■ ヒューズ：電源の途中にあるヒューズが切れていると、ユニットに電気が届きません。
- ■ 電源：常時電源（ヒューズ経由）と、イグニッション連動の電源があります。
- ■ アース：ユニットを車体の金属部分につなぐ線です。
- ■ 通信線：ゲートウェイや診断機とやり取りする、2本の線です。
ゴルフR（2015年式）で確認した内容
この車では、次の2点が確認されました。
- ■ 旧ユニット（品番 0CQ 907 554 D）が故障していた。
- ■ 4WDのコントロールユニットの電源に入っているヒューズ SC21（15A）が切れていた。

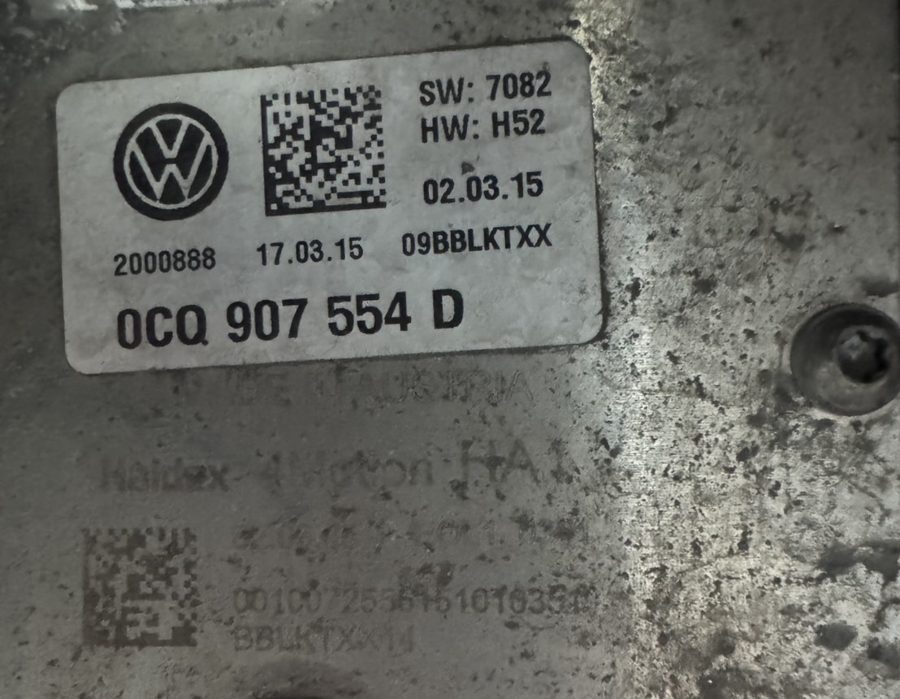

旧ユニットの銘板。品番は 0CQ 907 554 D です。

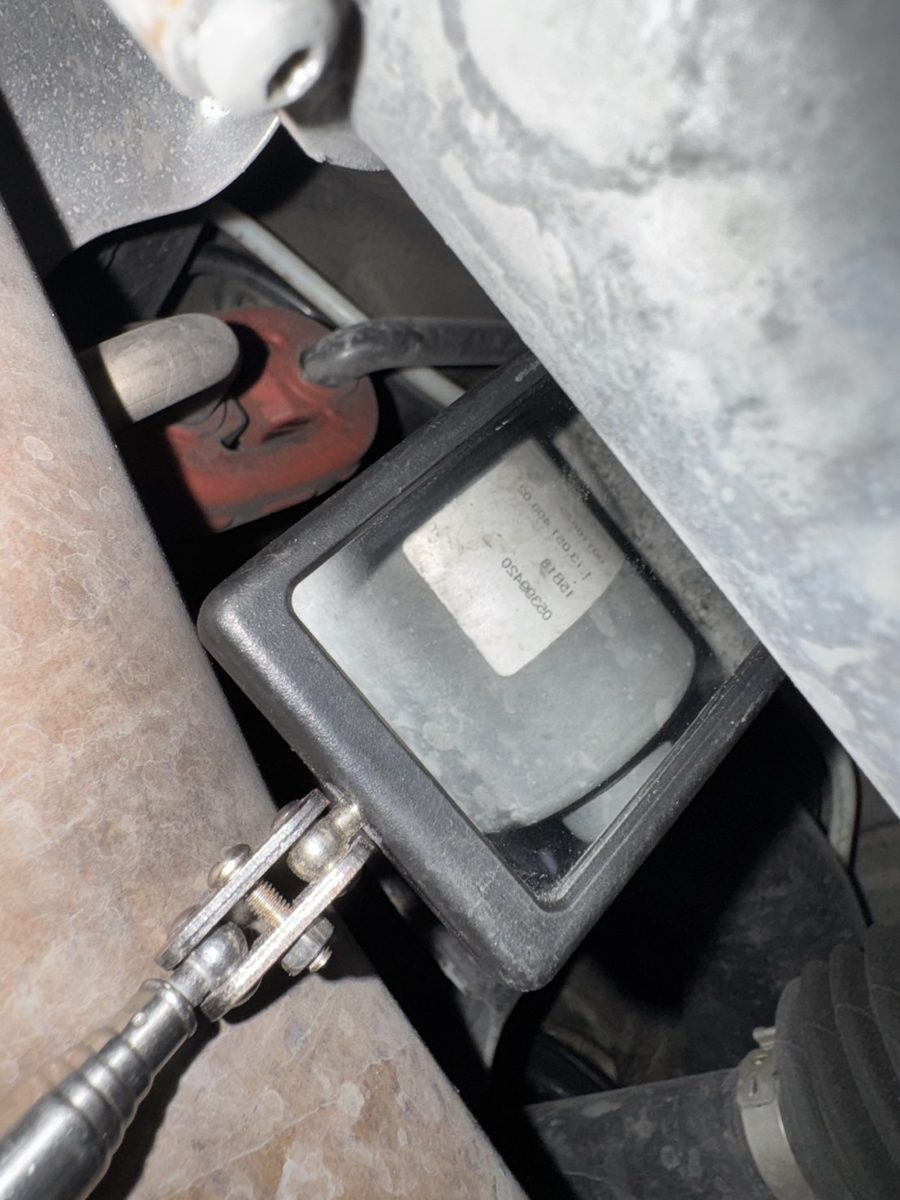

車体の下側にある4WD用の部品のラベルを、ミラーで確認している写真です。
ヒューズは、車内のダッシュ内にあるヒューズボックス（ヒューズホルダーC）に入っています。ヒューズの番号は、年式によって割り当てが変わるため、必ず車ごとの資料で確認します。
ポイント
ヒューズが切れていた場合、切れた原因を確認せずに同じ容量のヒューズに替えるだけでは、再び切れることがあります。また、容量の大きいヒューズに替えるのは危険ですので、おやめください。
この車の対応と結果
この車では、次の対応を行いました。
- ■ 切れていたヒューズ SC21（15A）を、同じ容量のヒューズに交換した。
- ■ 故障していた旧ユニットに替えて、新品のユニットを取り付けた。
- ■ 4WDの作動を確認した。
旧ユニットの故障と、ヒューズ切れのどちらが先に起きたのか（前後関係）は、今回の点検では判断できていません。ヒューズが切れた原因も、断定していません。
現場のひとこと
この車では、診断機で4WDのコントロールユニットが見えない状態になっていました。ユニット本体だけでなく、電源に入っているヒューズ（SC21・15A）も確認し、旧ユニットの故障とヒューズ切れの両方を確認しています。ヒューズの交換と新品ユニットの取り付けを行い、4WDの作動を確認しました。旧ユニットの故障とヒューズ切れのどちらが先に起きたかは、今回の点検では判断できていません。
4WDが通信しない時の、確認の順番（一般的な例）
診断機で、どのシステムが通信できていないかを確認する（ゲートウェイのコードも見る）。
ヒューズの切れ・緩みを確認する。
ユニット側のコネクタで、電源とアースが来ているかを測定する。
通信線の状態を確認する。
ここまでで異常が見つからなければ、ユニット本体の状態を判断する。
ヒューズの確認は、手順の中でも最初のほうに行える点検です。ただし、ヒューズが切れていても、それが原因なのか、結果なのかは、そのあとの点検で判断します。
メーターに4WDの警告が出たら
- ■ 4WDの警告が出た、または診断機でコードが出た場合は、早めに点検をご相談ください。
- ■ ヒューズを自分で交換する場合は、必ず同じ容量のものを使ってください。
- ■ 切れたヒューズを替えてもすぐに切れる場合は、走行を控え、点検をご依頼ください。
